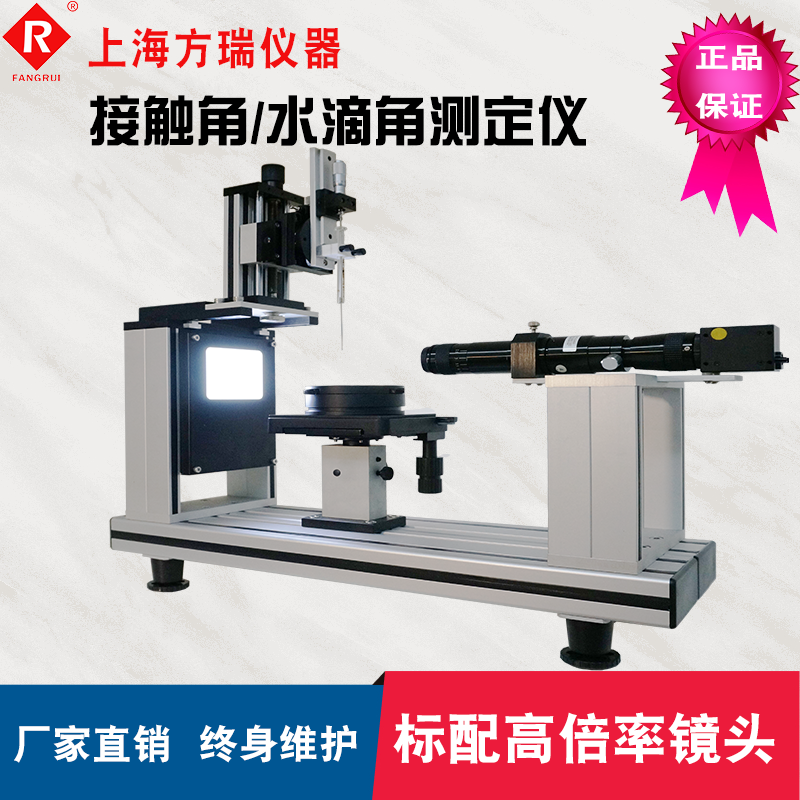

JCY系列接觸角儀（水滴角儀）是一款標準型的用于測量固體接觸角表面能等和液體表面張力的儀器，為自動界面化學測量系統，可用于測試接觸角儀以及界面張力值。
更新時間：2024-10-28
瀏覽次數：1336
公司簡介：
上海方瑞儀器有限公司是計量儀器生產企業 ( 有電子天平和水分測定儀的 “ 計量器具型式批準證書 ” ）。
本公司生產的各類儀器或裝置均為自行研發生產，具有自主的知識產權，用戶可長期放心使用。生產的所有儀器均可代送上海市計量檢測技術研究院的第三方檢定，儀器保修一年，終身服務。
JCY系列接觸角儀主要用于測量液體對固體的接觸角，即液體對固體的浸潤性，該儀器能測量各種液體對各種材料的接觸角。
主要技術特點：
1. 采用先進的專用數字攝像機，具有高分辨率、高精度和高清晰度；最高分辨率：1280×1024， 幀頻：15或45/秒；
2. 高亮度LED背景光源系統，發光均勻，亮度連續可調；
3. 進樣系統方向可調（上下、左右、傾斜），可方便地得到所需要求的液滴4. 采用微量進樣裝置，可精確控制液滴量的大小，手動控制可達0.1μl（采用高精度注射泵可達0.005μl）；
4. 采用微量進樣裝置，可精確控制進樣量的大小，手動控制可達0.1μl，采用高精度注射泵可達0.05μl。
5. 三維樣品臺；
6. CONTA 3.0接觸角分析軟件，基于WINDOWS XP以及WINDOWS 7等操作平臺，界面友好、操作方便、功能強大、測值精確：
① 接觸角法測量固體的表面張力。自動計算功能包括：θ/2法、切線法計算接觸角，可自動計算或手動（修正）計算；左右接觸角對比；多點接觸角比較；
②一液法、二液法表面自由能、液滴量、固體粘附力計算；
③動態接觸角分析系統，可連續拍照，自動記錄不同時間下接觸角的變化，進行前進角、后退角、 傾斜角以及滾動角分析；
④懸滴法測量液體的表面張力，最新計算功能包括：S-H表格法、形狀因子法；
⑤軟硬件相結合的水平校準方法，能準確方便地找到水平基線；
⑥測試結果以測試報告的方式保存在數據庫里，可壓縮備份、可自動生成EXCEL文件；
⑦測試環境設置、液體字典維護
⑧軟件亮度修正功能
注：以上功能根據不同的型號有所差異，具體可參考下面的具體介紹:
主要技術參數：
|
型號 |
JCY-1 |
JCY-2 |
JCY-3 |
JCY-4 |
|
攝像系統 |
專業CCD數字相機 + 高性能顯微鏡頭 |
|||
|
最高分辨率 |
1280×1024 |
|||
|
幀頻 |
15 或45/秒 |
|||
|
水平解析度 |
＞850線 |
|||
|
拍照方式 |
單張、連續 |
單張、連續 |
||
|
光源 |
連續可調亮度的LED冷光源，發光均勻、所攝圖像的輪廓更清晰、分辨率更高 |
|||
|
接觸角分析方法 |
θ/2 法、切線法，可自動計算或手動（修正）計算 |
|||
|
接觸角測量范圍 |
0 ～ 180° |
|||
|
接觸角測試分辨率 |
0.01° |
|||
|
接觸角測試精度 |
0.1° |
|||
|
標準角度校準 |
15 °，45°，90°，135° |
|||
|
固體表面能等 |
一液法、二液法表面自由能、液滴量、固體粘附力計算 |
|||
|
表面張力測試方法 |
|
|
S-H 表格法、形狀因子法 |
|
|
表面張力測試范圍 |
|
0 ～ 400mN/m |
||
|
表面張力測試分辨率 |
|
0.01 mN/m |
||
|
樣品臺位移 |
前后：60mm； 左右35mm； 上下35mm |
|||
|
樣品臺尺寸 |
100 ×100mm |
|||
|
樣品最大尺寸 |
200 ×200mm 或 φ200mm |
|||
|
樣品最大厚度 |
≤30mm |
|||
|
傾斜平臺 |
|
測量前進/后退角、滑動角 |
|
測量前進/后退角、滑動角 |
|
進樣方式 |
微量進樣器 |
|||
|
恒溫平臺 |
選件 |
|||
|
主機外形尺寸 |
525 ×160×450（長×寬×高） |
|||
|
主機凈重 |
12kg |
|||
|
電源及功率 |
220V 、0.2KW |
|||
接觸角測量
液體表面張力測量
JCY系列 水接觸角測定儀標準配置：
|
序號 |
名稱 |
數量 |
|
1 |
主機（含標準工業攝像裝置、三維樣品臺） |
1 |
|
2 |
手動微分頭進樣裝置 |
1 |
|
3 |
微量進樣器 |
2 |
|
4 |
數據線 |
1 |
|
5 |
數據線 |
1 |
|
6 |
合格證 |
1 |
|
7 |
保修卡 |
1 |
|
8 |
使用說明書 |
1 |
應用領域： 印刷行業油墨與紙張、塑料、金屬之間的潤濕情況或附著力
高性能合成材料的開發
半導體材料、硅晶片、玻璃等表面潔凈度的確定
化妝品和制藥行業，例如乳霜或粉末表面性能的研究
紡織材料
用表面活性物質進行表面處理
吸水性物質的吸附行為
